يحتاج اختيار أطراف مواسير الكربون ستيل في مشاريع التكييف والسباكة والبنية التحتية والأنظمة الصناعية إلى مراجعة طريقة التوصيل قبل طلب المواد. فهل تحتاج الماسورة إلى Plain End أم Beveled End للحام التناكبي أم Threaded End للوصلات الملولبة.
نوضح لك من خلال شركة تيسير الفرق بين أنواع نهايات المواسير، ومتطلبات كل نوع، وما الذي يجب تضمينه في طلب الشراء حتى تتوافق الماسورة مع الوصلات وطريقة التنفيذ ومواصفات المشروع في السعودية.
ما المقصود بأطراف مواسير الكربون ستيل Pipe Ends؟
يقصد بمصطلح Pipe Ends شكل وتجهيز نهاية الماسورة عند نقطة اتصالها بماسورة أخرى أو وصلة أو فلانشة أو معدة ضمن نظام المواسير. ويُعد اختيار نوع النهاية جزءًا أساسيًا من مواصفات الماسورة، لأنه يرتبط مباشرة بطريقة التوصيل المستخدمة في المشروع، سواء كانت باللحام أو القلاوظ أو من خلال أنواع أخرى من الوصلات.
كما يمكن أن تختلف متطلبات تجهيز نهاية الماسورة بحسب معيار التصنيع، وسماكة الجدار، وطبيعة الاستخدام، ومواصفات المشروع. ومن أشهر أنواع أطراف مواسير الكربون ستيل التي يتم تحديدها عند التوريد Plain End وBeveled End وThreaded End، ويختلف كل نوع منها في طريقة التجهيز والاستخدام.

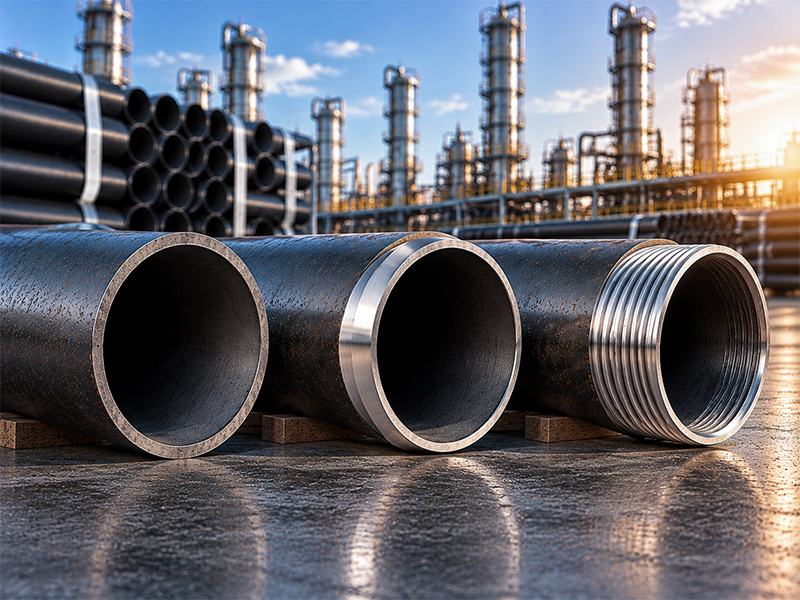

ما الفرق بين Plain End وBeveled End وThreaded End؟
| نوع النهاية | الاسم الفني | الخاصية الأساسية | طريقة التوصيل المرتبطة بها | ما يجب مراجعته |
|---|---|---|---|---|
| النهاية العادية | Plain End | نهاية غير ملولبة | حسب تصميم النظام، ومنها بعض تطبيقات اللحام والفلانشات | المعيار وشكل القطع النهائي |
| النهاية المشطوفة | Beveled End | حافة مجهزة بزاوية للحام | Butt Welding | تفاصيل الـBevel ومتطلبات اللحام |
| النهاية الملولبة | Threaded End | مزودة بسن لولبي | Threaded Fittings أو Couplings | نوع السن والمقاس والتوافق مع الوصلة |

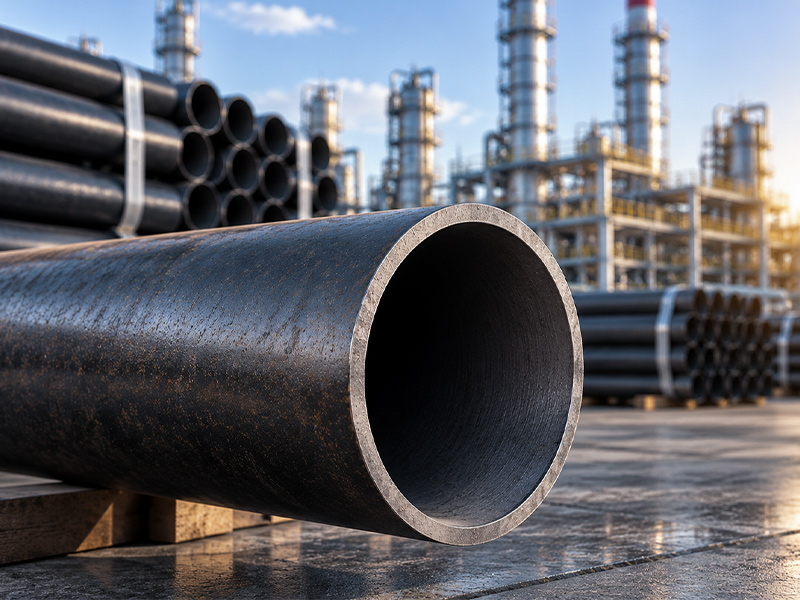

1. Plain End في مواسير الكربون ستيل
- Plain End تعني أن طرف الماسورة غير مزود بقلاوظ.
- لا تحتوي النهاية على سن لولبي مخصص للربط الميكانيكي.
- شكل القطع والتجهيز النهائي للطرف يجب أن يكون مطابقًا للمعيار أو مواصفات التوريد.
- يمكن استخدام المواسير ذات النهايات السادة ضمن أنظمة تعتمد على أساليب توصيل مختلفة وفق التصميم والمواصفة.
- لا ينبغي اعتبار كل Plain End مناسبًا تلقائيًا للحام التناكبي دون مراجعة متطلبات تجهيز الطرف.
متى تكون Plain End مناسبة؟
- عندما تنص مواصفات المشروع على نهاية غير ملولبة.
- عندما سيتم تجهيز الطرف لاحقًا في الورشة وفق متطلبات المشروع.
- عند استخدام طريقة توصيل لا تتطلب Threaded End.
- عندما يكون شكل نهاية الماسورة محددًا في الـPurchase Specification أو الـDrawing.

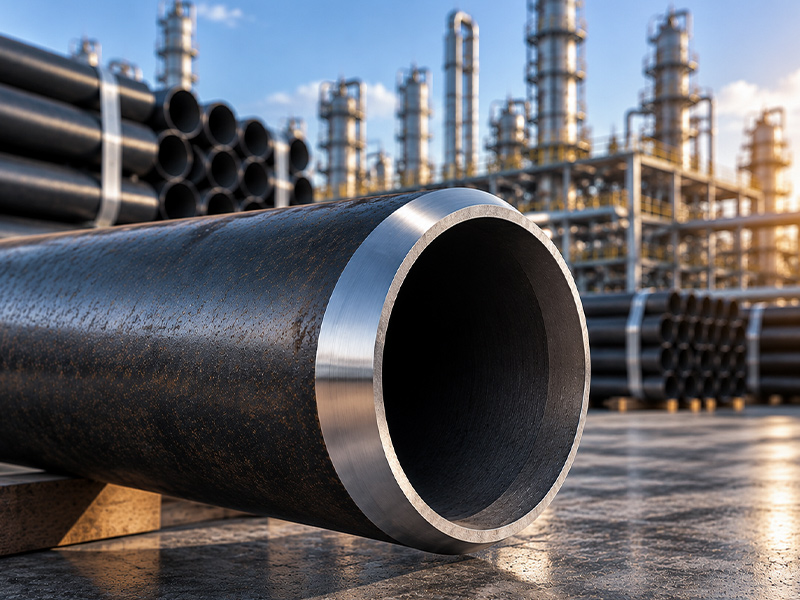

2. Beveled End في مواسير الكربون ستيل
- Beveled End هي نهاية تم تجهيز حافتها بشكل مشطوف لتناسب وصلة اللحام التناكبي.
- يُستخدم هذا التجهيز عندما تكون الماسورة جزءًا من وصلة Butt Weld.
- تجهيز الحافة يساعد على تنفيذ هندسة اللحام المطلوبة وفق الإجراء المعتمد.
- تفاصيل الـBevel لا يجب تحديدها عشوائيًا، بل يجب أن تتوافق مع المعيار أو مواصفات المشروع والـWPS عند تطبيقه.
ما الذي يجب تحديده في Beveled End؟
| العنصر | سبب المراجعة |
|---|---|
| Bevel Angle | لتحديد هندسة الحافة المستخدمة في اللحام |
| Root Face | لارتباطه بتصميم وصلة اللحام |
| Wall Thickness | لأن سماكة الجدار تؤثر في تجهيز النهاية |
| Welding Procedure | لضمان توافق التجهيز مع طريقة اللحام المعتمدة |
| Applicable Standard | لتحديد الأبعاد والتفاوتات ومتطلبات التجهيز |
تغطي ASME B16.25 تجهيز نهايات مكونات الأنابيب المراد توصيلها باللحام التناكبي، وتشمل متطلبات الـWelding Bevel والتشكيل الداخلي والخارجي لبعض المكونات ومتطلبات الأبعاد والتفاوتات.

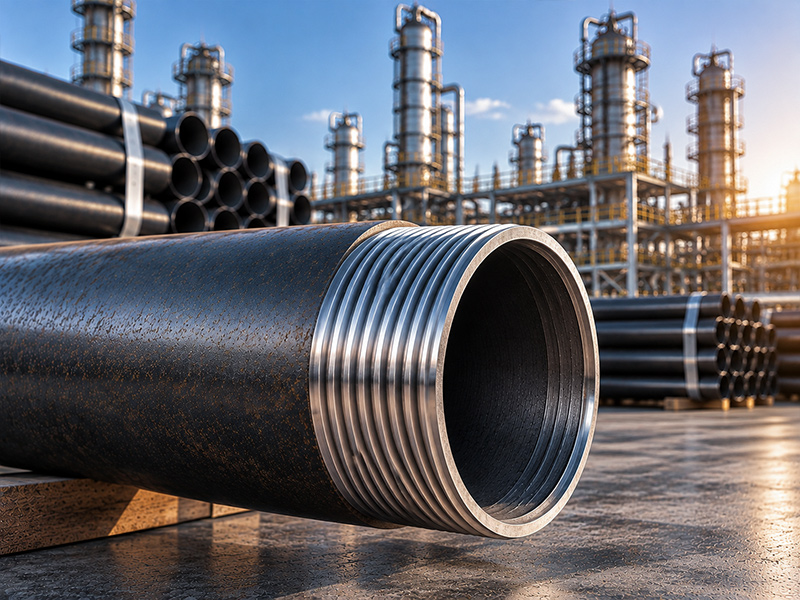

3. Threaded End في مواسير الكربون ستيل
- Threaded End هي نهاية تحتوي على سن لولبي يسمح بتوصيل الماسورة ميكانيكيًا بمكون مزود بسن متوافق.
- هذا النوع لا يعتمد على Butt Welding في نقطة الربط نفسها.
- يجب مطابقة السن الموجود في الماسورة مع السن الموجود في الـFitting أو Coupling.
- لا يكفي كتابة كلمة Threaded في طلب التوريد دون تحديد نوع القلاوظ عندما يكون ذلك مطلوبًا في المشروع.
أهم بيانات Threaded End
- Nominal Pipe Size.
- نوع الـThread.
- معيار القلاوظ.
- نوع الوصلة المستخدمة.
- المقاس النهائي للسن.
- أي متطلبات خاصة بالطلاء أو الحماية أو التشطيب.
يوضح معيار ASME B1.20.1 أبعاد وقياسات أنواع شائعة من Pipe Threads مثل NPT وNPSC وNPTR وNPSM وNPSL، لذلك يجب ربط كلمة Threaded بنوع السن المطلوب وليس اعتبار جميع القلاوظات متطابقة.
مقارنة عملية بين أنواع نهايات المواسير
| المقارنة | Plain End | Beveled End | Threaded End |
|---|---|---|---|
| سن لولبي | لا | لا | نعم |
| حافة مشطوفة للحام | ليس بالضرورة | نعم | لا |
| Butt Welding | حسب التجهيز والمواصفة | مناسب لهذا النوع من الوصلات | لا |
| Threaded Fitting | لا | لا | نعم |
| أهم نقطة عند الطلب | شكل النهاية والتجهيز المطلوب | تفاصيل الـBevel واللحام | نوع الـThread |
كيف تختار نهاية الماسورة المناسبة للمشروع؟
- حدد طريقة التوصيل أولًا:
- Butt Welding
- Threaded Connection
- Flanged Connection
- Grooved Connection
- أي طريقة أخرى منصوص عليها في تصميم المشروع
- راجع مواصفات المشروع:
- Project Specification
- Piping Material Specification
- Approved Drawings
- Applicable Standards
- Welding Requirements
- طابق نهاية الماسورة مع الوصلة:
- Threaded End مع Threaded Fitting متوافق.
- Beveled End مع نظام اللحام ومتطلبات الوصلة.
- النهايات الأخرى مع الـFlanges أو الأنظمة الميكانيكية المحددة في التصميم.
- راجع المقاس والسماكة:
- NPS.
- Schedule.
- Wall Thickness.
- Outside Diameter عند الحاجة.
- تأكد من معيار الماسورة:
- ASTM.
- API.
- ASME.
- أي معيار آخر منصوص عليه في مواصفات المشروع.
ما علاقة أطراف المواسير بقطع التوصيل؟
- نهاية الماسورة تحدد أو تؤثر في طريقة انتقال الاتصال إلى المكون التالي في الشبكة.
- الـThreaded End يحتاج إلى وصلة ملولبة متوافقة.
- الـBeveled End يرتبط غالبًا بوصلة لحام تناكبي.
- بعض الأنظمة تستخدم تجهيزات مختلفة مثل الـGrooved Connection، وهنا يكون تجهيز النهاية مختلفًا عن الـThreading أو الـBeveling.
- لذلك يجب مراجعة الماسورة والوصلة باعتبارهما جزءًا من نظام واحد وليس منتجين منفصلين.
يمكنك مراجعة قطع توصيل تيسير للتعرف على منتجات الوصلات المتاحة للمشروعات، بما في ذلك وصلات ذات استخدامات ملولبة وأخرى للحلول المختلفة في أنظمة المواسير.
متى تحتاج إلى Threading أو تجهيز إضافي لنهاية الماسورة؟
| الخدمة | متى تستخدم؟ | الهدف |
|---|---|---|
| Threading | عند الحاجة إلى نهاية ملولبة | إعداد الماسورة لوصلة ميكانيكية ملولبة |
| Grooving | عند استخدام نظام الوصلات المخددة | تجهيز نهاية الماسورة للوصلة المخددة |
| Cutting | عند الحاجة إلى أطوال محددة | تجهيز القطع بحسب الـBOQ ومتطلبات التركيب |
| Galvanizing | عند اشتراط الحماية بالزنك | الحماية من التآكل وفق المواصفة المطلوبة |
توضح ورشة تيسير خدمات تجهيز المواسير، ومنها Threading وGrooving وCutting وGalvanizing، ما يسمح بربط اختيار نهاية الماسورة بمتطلبات التنفيذ الفعلية للمشروع.
كيف تكتب مواصفة المواسير في طلب الشراء؟
- اسم المنتج:
Carbon Steel Pipe - نوع التصنيع:
Seamless أو ERW حسب المشروع - المقاس:
NPS - السماكة:
Schedule أو Wall Thickness - المادة والدرجة:
Material Grade - المعيار:
ASTM أو API أو غيره حسب المواصفة - نوع النهاية:
Plain End أو Beveled End أو Threaded End - في حالة Threaded End:
حدد نوع الـThread - في حالة Beveled End:
حدد متطلبات تجهيز النهاية وفق مستندات المشروع - الكمية والطول والتجهيزات الإضافية:
أدرجها بوضوح في الـRFQ أو الـBOQ
مثال على طلب توريد صحيح
| البيان | المثال |
|---|---|
| Product | Carbon Steel Pipe |
| Size | 6″ |
| Schedule | SCH 40 |
| Grade | كما هو محدد في المشروع |
| Standard | كما هو محدد في المشروع |
| Manufacturing | Seamless أو ERW حسب المواصفة |
| Pipe End | Beveled End |
| Additional Requirement | وفق متطلبات المشروع والـWelding Procedure |
ما الأخطاء التي يجب تجنبها عند طلب أطراف المواسير؟
- طلب الماسورة دون تحديد نوع النهاية عندما تكون النهاية جزءًا من المواصفة.
- كتابة Threaded دون تحديد معيار أو نوع القلاوظ المطلوب.
- افتراض أن كل Plain End جاهز مباشرة لأي عملية لحام.
- تحديد Beveled End دون الرجوع إلى مواصفات اللحام أو المشروع.
- اختيار النهاية دون التأكد من توافقها مع الـFitting أو Coupling أو Flange.
- الاعتماد على المقاس وحده دون مراجعة Schedule وGrade وStandard.
ما أنواع مواسير الكربون ستيل المتاحة لدى تيسير؟
- تعرض تيسير مجموعة من مواسير الكربون ستيل من عدة علامات ومصادر.
- تشمل الصفحة الحالية علامات مثل INTERPIPE وNKK PIPE وPIETRAPIPE وJazeera Steel وUTPPIPE وHYUNDAI PIPE.
- تختلف المقاسات والجداول والتشطيبات والمعايير باختلاف المنتج.
- تتضمن البيانات المنشورة منتجات وفق مواصفات مثل ASTM A53 وASTM A106 Grade B لعدد من العلامات.
لمعرفة نطاق المنتجات والمواصفات المتاحة، راجع صفحة
مواسير كاربون ستيل حديد لدى تيسير.
كيف تختار بين نهاية جاهزة ونهاية تحتاج إلى تجهيز؟
| الحالة | الخيار العملي | ما يجب التأكد منه |
|---|---|---|
| المشروع يشترط وصلة لحام | Beveled End أو تجهيز آخر وفق المواصفة | WPS وProject Specification |
| المشروع يعتمد على القلاوظ | Threaded End | Thread Standard والتوافق مع الـFittings |
| التجهيز سيتم داخل الورشة | Plain End أو الحالة المحددة للتوريد | إمكانية تنفيذ التجهيز والمقاسات النهائية |
| المشروع يعتمد على Grooved System | نهاية قابلة للتخديد وفق النظام | متطلبات الـGrooved Coupling |
لماذا يجب ربط Pipe End بالمواصفة الكاملة للماسورة؟
- لمنع عدم التوافق: النهاية يجب أن تتطابق مع طريقة التوصيل.
- لتقليل أعمال الموقع: تحديد التجهيز المطلوب مبكرًا يقلل التعديلات غير المخططة.
- لتجنب أخطاء الشراء: المقاس وحده لا يحدد المنتج المطلوب فنيًا.
- لتسهيل مراجعة الـBOQ: كل بند يصبح واضحًا من حيث المقاس والمادة والنهاية.
- لتسهيل الاعتماد: المواصفة المكتملة أسهل في المراجعة من وصف عام مثل Carbon Steel Pipe فقط.
ما الذي يجب إرساله إلى تيسير عند طلب عرض السعر؟
- مقاس الماسورة.
- Schedule أو سماكة الجدار.
- Material Grade.
- ASTM أو API Standard.
- Seamless أو ERW.
- نوع النهاية المطلوبة.
- تفاصيل الـThread عند طلب Threaded End.
- تفاصيل الـBevel عند طلب Beveled End.
- الكمية.
- طول الماسورة أو أطوال القطع المطلوبة.
- المدينة وموقع التسليم في السعودية.
- أي خدمات إضافية مثل Threading أو Grooving أو Cutting.
ويمكن إرسال هذه البيانات من خلال صفحة
طلب عرض سعر من تيسير،
حيث يتيح النموذج اختيار نوع المواد والمقاس والكمية وإضافة خدمات مثل Threading وGrooving وPainting وإرفاق ملفات المشروع.
الأسئلة الشائعة حول أطراف مواسير الكربون ستيل
ما الفرق بين Plain End وBeveled End؟
- Plain End هي نهاية غير ملولبة، بينما Beveled End تحتوي على تجهيز مشطوف للحام وفق متطلبات الوصلة والمواصفة.
ما استخدام Threaded End في المواسير؟
- تستخدم عندما يكون تصميم النظام قائمًا على الوصلات الملولبة، مع ضرورة توافق نوع السن بين الماسورة والوصلة.
هل كل Beveled End له نفس شكل الـBevel؟
- لا يجب افتراض ذلك. يتم تحديد شكل وتجهيز النهاية وفق معيار المنتج ومواصفات المشروع ومتطلبات اللحام.
هل يمكن تجهيز الماسورة بالـThreading بعد التوريد؟
- يمكن تنفيذ أعمال Threading على المواسير عندما تسمح مواصفات المنتج والمشروع بذلك، وتوفر ورشة تيسير خدمة Pipe Threading.
هل يمكن تخديد مواسير الكربون ستيل؟
- نعم، يمكن أن يتم Grooving عندما يكون النظام مصممًا لاستخدام الوصلات المخددة وبحسب متطلبات النظام.
ما أهم شيء أراجعه قبل طلب Pipe Ends؟
- طريقة التوصيل.
- المعيار.
- المقاس والـSchedule.
- نوع النهاية.
- توافق النهاية مع الـFitting أو Coupling أو Flange.
