يتطلب تركيب أنابيب الصلب الكربوني في مختلف المشاريع الهندسية تخطيطًا دقيقًا يبدأ من مراجعة المخططات والمواصفات، مرورًا بفحص المواد وتجهيزها واختيار طريقة التوصيل المناسبة، وصولًا إلى الفحص النهائي وإجراء الاختبارات اللازمة قبل التشغيل الميداني.
حيث لا تعتمد جودة التنفيذ على تثبيت المواسير في مسارها المحدد فحسب، بل تتأثر أيضًا بدقة المحاذاة، وكفاءة الدعامات، وجودة الوصلات، والالتزام التام بإجراءات السلامة. لذا نحن شركة تيسير نوفر مواسير الصلب الكربوني لمختلف المشاريع، مع إمكانية مراجعة المنتجات والمواصفات كاملة قبل اختيار المادة الأنسب للتطبيق الهندسي المطلوب.
ما المقصود بتركيب مواسير الصلب الكربوني؟
يشير تركيب مواسير الصلب الكربوني، أو Carbon Steel Pipe Installation، إلى مجموعة الأعمال اللازمة لتنفيذ شبكة المواسير وفق الرسومات والمواصفات المعتمدة. وتشمل هذه الأعمال تحديد المسار، وفحص المواد، والتجهيز، والمناولة، وضبط المحاذاة، وتنفيذ الوصلات، وتركيب الدعامات، ثم إجراء الفحوص والاختبارات المطلوبة قبل التسليم.
يختلف التركيب عن Pipe Fabrication، إذ قد يشمل التصنيع المسبق قطع أجزاء المواسير وتجهيز أطرافها وتجميعها خارج موقع التركيب، بينما تركز أعمال التركيب على وضع الأجزاء في مواقعها وربطها ضمن المسار النهائي للنظام.
ما الذي يجب مراجعته قبل بدء تركيب مواسير الصلب الكربوني؟
نحن شركة تيسير لتوريد منتجات HVAC ننصحك أن تبدأ أعمال التنفيذ من المستندات الفنية، لأن عدم التوافق بين المادة والمخططات أو المواصفة قد يؤدي إلى إعادة العمل أو رفض المواد. لذلك يجب مراجعة المتطلبات الأساسية قبل بدء التركيب.
| العنصر | ما الذي تتم مراجعته؟ | أهميته |
|---|---|---|
| المخططات | المسارات والأقطار والمناسيب ونقاط الاتصال | تحديد أماكن التنفيذ وتسلسل الأعمال |
| المواصفة | ASTM وGrade والمتطلبات الفنية | تحديد خصائص المادة المطلوبة |
| المقاس | NPS والقطر الاسمي | ضمان توافق الماسورة مع المكونات |
| Schedule | سماكة الجدار المطلوبة | مطابقة البند الفني |
| طريقة التوصيل | لحام أو فلانشة أو وصلة ميكانيكية | تحديد أسلوب التجهيز والتنفيذ والفحص |
| ظروف التشغيل | الضغط ودرجة الحرارة والوسط المنقول | ربط اختيار المادة بطريقة الاستخدام |
| المستندات | Material Submittal وMTC أو MTR عند اشتراطها | التوثيق والتتبع والاعتماد |
كيف يتم تجهيز المواسير قبل التركيب؟
يهدف تجهيز المواسير إلى التأكد من سلامة المادة ودقة أبعادها واستعدادها لطريقة التوصيل المحددة. وتبدأ هذه المرحلة من الاستلام والفحص، ثم إعداد القطع وفق الرسومات.
- مطابقة المواد: مراجعة الكميات والمقاسات والأوصاف مع أمر الشراء والـBOQ.
- الفحص الظاهري: التأكد من عدم وجود تلف أو تشوهات مؤثرة على الماسورة.
- مراجعة العلامات: التحقق من المقاس والمواصفة والبيانات والـHeat Number عندما يكون التتبع مطلوبًا.
- القياس والقطع: تحديد الأطوال المطلوبة وتنفيذ القطع وفق الرسومات.

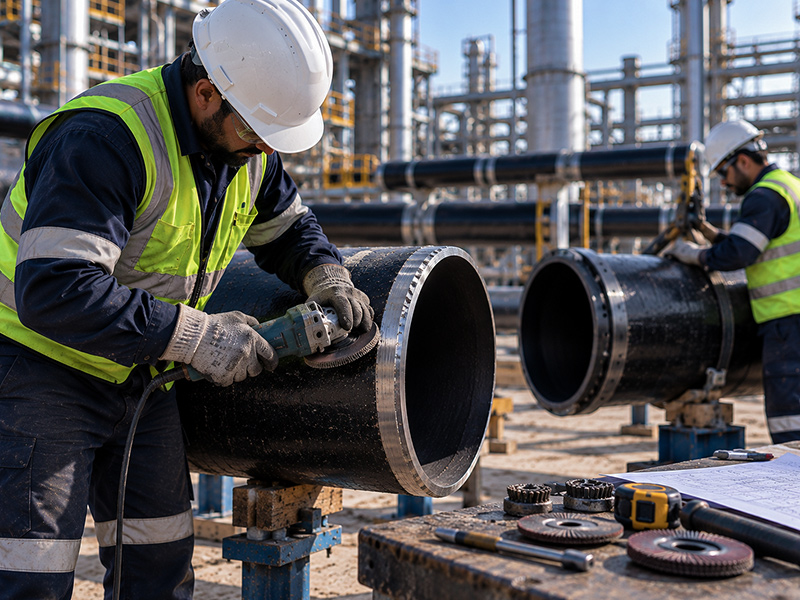

- تجهيز الأطراف: إعداد نهايات الماسورة بحسب نوع الوصلة، مثل Beveling عند اشتراط اللحام.
- التنظيف: إزالة الأوساخ والزيوت والشوائب من مناطق التوصيل.
- التجميع المسبق: تجهيز القطع أو التجميعات التي يسمح بها تصميم المشروع قبل تركيبها في موقعها النهائي.
يجب أن تتم عمليات القطع أو التعديل وفق الرسومات وإجراءات المشروع، لأن التعديل غير المعتمد قد يؤثر على الأبعاد أو نوع الوصلة أو قبول المادة.
ما الأدوات والمعدات المستخدمة في تركيب مواسير الصلب الكربوني؟
تختلف معدات التنفيذ بحسب قطر الماسورة ووزنها وطريقة التوصيل وموقع العمل. وقد تشمل المعدات المستخدمة:
- معدات الرفع والمناولة.
- Chain Blocks والرافعات المناسبة.
- Pipe Clamps ووسائل التثبيت.
- معدات القطع والتجهيز.
- معدات اللحام عند استخدام الوصلات الملحومة.
- أدوات القياس والمحاذاة.
- Torque Tools عند وجود متطلبات محددة للشد.
- معدات الفحص والاختبار.
يجب اختيار معدات الرفع والمناولة وفق وزن المكونات وظروف الموقع، مع الالتزام بإجراءات السلامة الخاصة بالمشروع.
ما طرق توصيل مواسير الصلب الكربوني؟
تختلف طرق توصيل المواسير بحسب تصميم النظام والمقاس وظروف التشغيل والمواصفة ونوع المكونات المستخدمة. وتشمل الطرق الشائعة اللحام والفلانشات والوصلات الملولبة والوصلات المخددة، عندما يسمح بها المشروع.
اللحام
تستخدم الوصلات الملحومة في العديد من التطبيقات الصناعية والميكانيكية عندما يعتمدها التصميم. تبدأ العملية بالمحاذاة وتجهيز الوصلة، ثم تنفيذ اللحام وفق الإجراء المعتمد. وقد يتطلب المشروع مراجعة WPS وPQR وتأهيل اللحامين، إلى جانب الفحوص المحددة في خطة الجودة.
الوصلات الملولبة
تستخدم Threaded Connections في تطبيقات محددة عندما يسمح التصميم والمقاس والمواصفة بذلك. تعتمد سلامة هذه الوصلة على سلامة القلاوظ وطريقة التجميع ومادة الإحكام المناسبة.
الوصلات الفلانشية
تعتمد Flanged Connections على Flanges وGasket وBolts لربط أجزاء الخط أو توصيله بالمعدات والصمامات. يجب ضبط المحاذاة وتنفيذ الشد وفق الإجراء المعتمد.
الوصلات المخددة
تعتمد Grooved Connections على تجهيز أخدود في طرف الماسورة ثم استخدام Coupling ومكونات متوافقة. وتستخدم هذه الطريقة عندما يسمح بها تصميم النظام ومواصفاته.
| طريقة التوصيل | الاستخدام | أهم المتطلبات | نقاط الفحص |
|---|---|---|---|
| اللحام | الخطوط الميكانيكية والصناعية حسب التصميم | تجهيز ومحاذاة وإجراء لحام معتمد | جودة الوصلة والفحوص المطلوبة |
| الملولب | تطبيقات ومقاسات محددة | قلاوظ سليم ومادة إحكام مناسبة | سلامة القلاوظ وعدم التسريب |
| الفلانشة | المعدات والصمامات ونقاط الفصل | Flange وGasket وBolts متوافقة | المحاذاة والشد وحالة الجوان |
| Grooved | الأنظمة التي تسمح بالربط الميكانيكي | أخدود ومكونات متوافقة | سلامة الأخدود والـCoupling |
كيف تختار طريقة توصيل مواسير الصلب الكربوني؟
لا ينبغي اختيار طريقة التوصيل بناءً على سهولة التنفيذ فقط. القرار يرتبط بنوع النظام، وقطر الماسورة، وضغط التشغيل، ودرجة الحرارة، ومكان الوصلة، ومتطلبات الصيانة، والمواصفة والكود المعتمد.
على سبيل المثال، قد تكون الفلانشات مناسبة عند الحاجة إلى نقطة يمكن فكها للوصول إلى معدة أو صمام، بينما يمكن اعتماد اللحام في أجزاء أخرى من الخط عندما تتطلبها مواصفات النظام. أما الوصلات المخددة أو الملولبة فتستخدم ضمن التطبيقات والمقاسات التي تسمح بها المواصفات.
| العامل | كيف يؤثر على اختيار الوصلة؟ |
|---|---|
| ضغط التشغيل | يؤثر على متطلبات تصميم الوصلة وقبولها |
| درجة الحرارة | قد تؤثر على نوع المادة وطريقة الربط المناسبة |
| قطر الماسورة | قد يحد من خيارات التوصيل المتاحة |
| نوع النظام | يحدد المتطلبات الفنية وطريقة التنفيذ |
| الموقع | المساحة وإمكانية الوصول قد تؤثران على طريقة التركيب |
| الصيانة | بعض نقاط النظام تحتاج إلى إمكانية الفك والوصل مستقبلًا |
| المواصفة والكود | قد تحدد أنواع الوصلات المقبولة وإجراءات فحصها |
ما خطوات تركيب مواسير الصلب الكربوني في الموقع؟
- مراجعة الرسومات: تحديد المسار والمقاسات والمناسيب ونقاط الاتصال.
- تجهيز منطقة العمل: التأكد من جاهزية مكان التركيب والمناولة.
- فحص المواد: مطابقة المواسير والوصلات مع المواد المعتمدة.
- تجهيز الدعامات: تحديد نقاط الحوامل والمعلقات وفق التصميم.

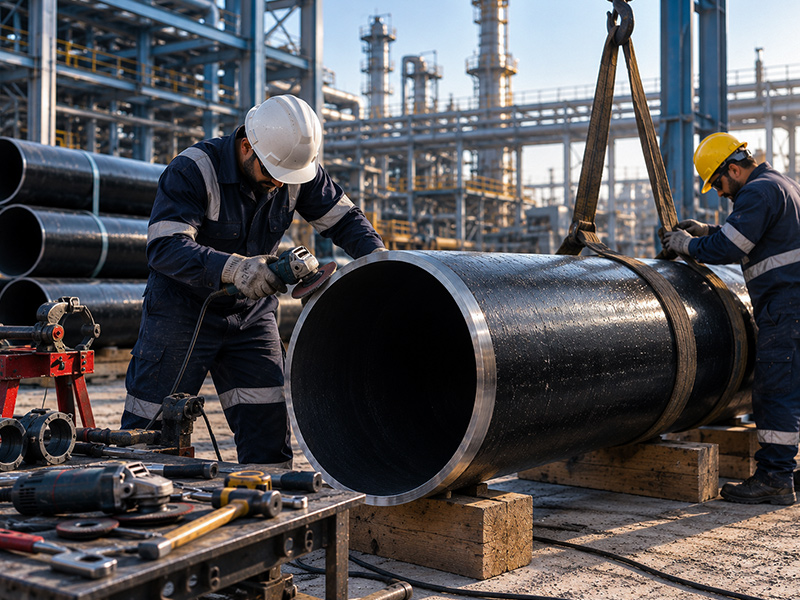

- مناولة المواسير: نقل القطع إلى موقعها باستخدام معدات مناسبة.
- وضع المواسير: تثبيت القطع في المسار المطلوب.

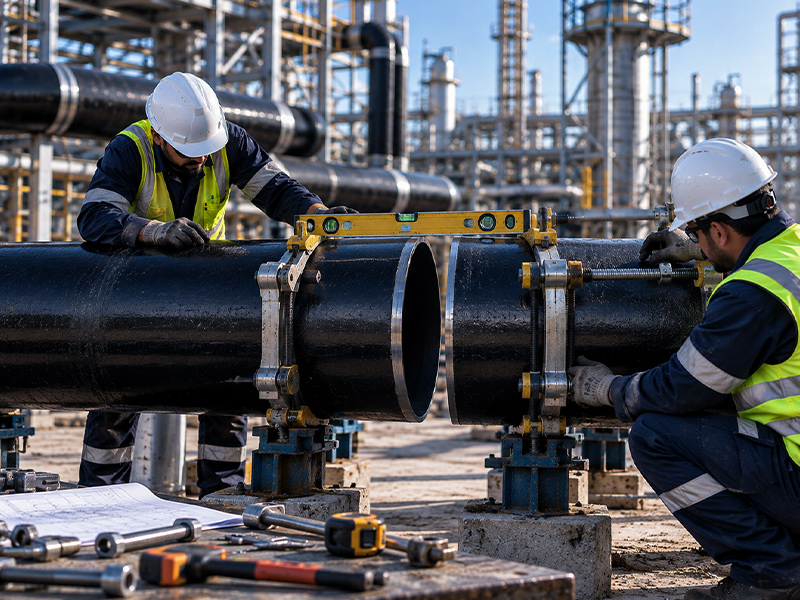

- ضبط المحاذاة: التأكد من الاتجاه والمناسيب قبل تنفيذ الوصلات.
- تنفيذ التوصيل: تطبيق طريقة الربط المحددة في التصميم.
- استكمال الدعامات: تثبيت الحوامل والمعلقات والتأكد من استقرار الخط.
- الفحص: مراجعة الأبعاد والوصلات والمحاذاة والدعامات.
- التنظيف: إزالة مخلفات التركيب والأجسام الغريبة.
- الاختبار: تنفيذ الاختبارات المحددة في خطة الجودة.
- المعالجة والتسليم: إصلاح الملاحظات واستكمال المستندات المطلوبة.
ما متطلبات السلامة أثناء تركيب مواسير الصلب الكربوني؟
تشمل أعمال تركيب المواسير عمليات رفع ومناولة وقطع ولحام واستخدام معدات كهربائية، وقد تتضمن أعمالًا على ارتفاعات أو اختبارات ضغط. لذلك يجب تنفيذ العمل وفق خطة السلامة وتقييم المخاطر المعتمدين للمشروع.
ما احتياطات السلامة في أعمال الرفع والمناولة؟
- فحص معدات الرفع وملحقاتها قبل الاستخدام.
- استخدام معدات مناسبة لوزن وطول الماسورة.
- تأمين منطقة الرفع ومنع وجود الأشخاص أسفل الأحمال المعلقة.
- استخدام وسائل تثبيت ومناولة مناسبة لمنع الحركة غير المتوقعة.
ما احتياطات السلامة أثناء القطع واللحام؟
- ارتداء معدات الوقاية الشخصية المناسبة.
- توفير تهوية كافية في مناطق العمل المغلقة.
- تأمين منطقة الأعمال الساخنة وإبعاد المواد القابلة للاشتعال.
- تطبيق نظام تصريح الأعمال الساخنة عندما يتطلبه المشروع.
- فحص معدات القطع واللحام قبل الاستخدام.
ما احتياطات السلامة أثناء اختبارات الضغط؟
- تحديد منطقة الاختبار ومنع الدخول غير المصرح به.
- التأكد من سلامة نقاط الإغلاق ومعدات الاختبار.
- اتباع إجراء الاختبار المعتمد وعدم تجاوز حدوده.
- عدم فك أو تعديل أي وصلة أثناء وجود الخط تحت الضغط.
تختلف متطلبات السلامة التفصيلية بحسب طبيعة الموقع والمعدات وإجراءات الشركة، لذلك يجب الالتزام بتعليمات مسؤول HSE وخطة السلامة المعتمدة للمشروع.
كيف يتم تركيب مواسير الصلب الكربوني في أنظمة HVAC وMEP؟
في تطبيقات HVAC وMEP، يرتبط تركيب المواسير بمواقع المعدات والصمامات ومسارات الخدمات الأخرى. ويمكن استخدام مواسير الصلب الكربوني في بعض شبكات المياه والخدمات الميكانيكية وفق التصميم والمواصفات.
يجب أثناء التنفيذ مراعاة أماكن العزل والوصول لأعمال الصيانة، إضافة إلى الدعامات والمحاذاة والمناسيب. وعند توصيل الخط بالمضخات أو المعدات، ينبغي التأكد من عدم نقل أحمال أو إجهادات غير مرغوبة إلى نقاط الاتصال.
كيف يتم تركيب مواسير الصلب الكربوني في شبكات مكافحة الحريق؟
تحدد مواصفة نظام مكافحة الحريق والكود المعتمد نوع المواسير وطرق التوصيل والدعامات والاختبارات المطلوبة. وقد تستخدم الوصلات المخددة أو الفلانشات أو طرق أخرى تسمح بها مواصفات النظام.
تشمل الأعمال تحديد المسارات، وتركيب الدعامات، وضبط المحاذاة، وتركيب الوصلات والمحابس، ثم تنفيذ الفحوص واختبارات الضغط المطلوبة. ولا يكفي توافق الماسورة مع معيار معين، بل يجب أن تكون مكونات النظام وطريقة تركيبها متوافقة مع المتطلبات المعتمدة.

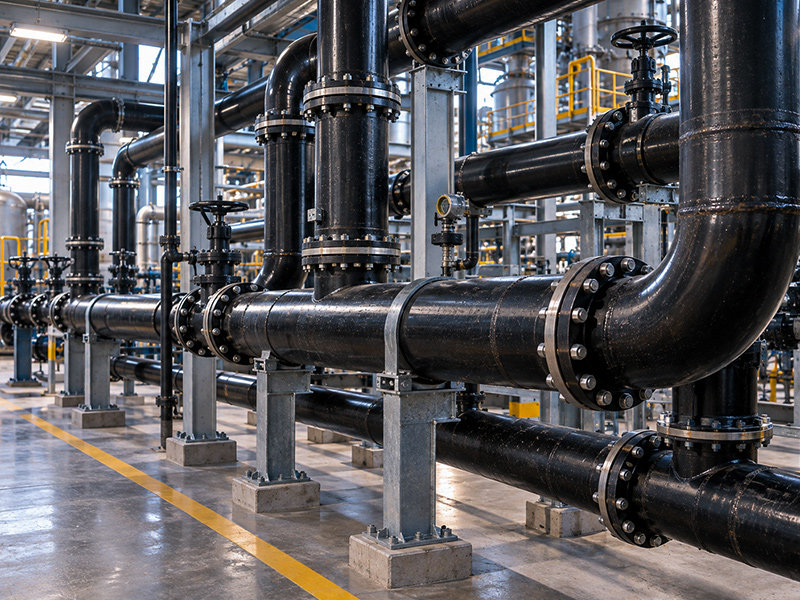

كيف يتم اختيار الدعامات والمعلقات لشبكة المواسير؟
تساعد الدعامات والمعلقات في الحفاظ على استقرار الخط ومساره وتقليل الحركة غير المرغوبة. ويعتمد اختيار نوع الدعم وموقعه على قطر الماسورة ووزن الخط وظروف التشغيل وطبيعة الهيكل الذي سيتم التثبيت عليه.
| نوع الدعم | الوظيفة | ملاحظات |
|---|---|---|
| Hanger | تعليق الماسورة من الهيكل | يحدد حسب الأحمال والتصميم |
| Clamp | تثبيت الماسورة | يجب أن يكون مناسبًا للمقاس والتطبيق |
| Guide | التحكم في حركة الخط | يستخدم عندما يتطلب النظام ذلك |
| Anchor | تثبيت نقطة محددة | يستخدم ضمن تصميم نظام الدعم |
ما أهم أخطاء تركيب مواسير الصلب الكربوني؟
| الخطأ | الأثر المحتمل | الوقاية |
|---|---|---|
| عدم مطابقة المادة للمواصفة | رفض المادة أو إعادة العمل | مراجعة المستندات قبل التنفيذ |
| سوء المحاذاة | إجهاد على الوصلات والمعدات | فحص المحاذاة قبل الربط |
| تجهيز غير صحيح للأطراف | صعوبة في تنفيذ الوصلة | اتباع متطلبات طريقة التوصيل |
| دعامات غير مناسبة | حركة أو هبوط أو أحمال غير مرغوبة | تنفيذ نظام الدعم المعتمد |
| شد غير صحيح للفلانشات | احتمال حدوث تسريب أو إجهاد | اتباع إجراء الشد المحدد |
| عدم تنظيف الخط | بقاء شوائب داخل الشبكة | تنفيذ التنظيف قبل الاختبار والتشغيل |
| تجاوز الفحوص والاختبارات | اكتشاف العيوب في مرحلة متأخرة | اتباع خطة الجودة والاختبار |
ما الفحوص والاختبارات المطلوبة بعد تركيب المواسير؟
تجمع مرحلة ما بعد التركيب بين الفحص البصري والأبعادي ومراجعة الوصلات والدعامات، ثم إجراء الاختبارات المحددة في المشروع. ولا يعني ذلك تطبيق جميع الفحوص والاختبارات على كل نظام.
- Visual Inspection: فحص الحالة العامة للمواسير والوصلات.
- Dimensional Inspection: التحقق من الأبعاد والمناسيب والمسافات.
- Alignment Inspection: مراجعة محاذاة الخط ومساره.
- Weld Inspection: فحص اللحامات وفق متطلبات المشروع.
- Flange Inspection: مراجعة الفلانشات والجوانات والمسامير.
- Support Inspection: التأكد من تنفيذ الدعامات والمعلقات.
- NDT: قد تشمل RT أو UT أو MT أو PT وفق المواصفة وخطة الفحص.
يمكن أن تشمل اختبارات النظام Hydrostatic Test أو Pressure Test أو Leak Test، إلى جانب Flushing أو Cleaning عندما تكون مطلوبة. يجب تنفيذ كل اختبار وفق الإجراء المعتمد وقيم الضغط ومدة الاختبار ومعايير القبول الخاصة بالمشروع.
كيف أختار مواسير الصلب الكربوني المناسبة قبل التركيب؟
يبدأ نجاح التنفيذ من اختيار مادة مطابقة للبند الفني. وتشمل البيانات التي يجب مراجعتها قبل الشراء:
- NPS.
- Schedule.
- ASTM أو المواصفة المحددة.
- Grade.
- Seamless أو Welded.
- Black أو Galvanized عند ارتباط التشطيب بالتطبيق.
- الطول والكمية.
- نوع الوصلات.
- متطلبات الفحص والاختبارات.
- MTC أو MTR والوثائق المطلوبة.
يمكنك التواصل مع فريق شركة تيسير لمراجعة مواسير الكربون ستيل المتوفرة والتعرف على المنتجات المدرجة ضمن الفئة ومراجعتها وفق متطلبات المشروع.
ما العلامات التجارية لمواسير الكربون ستيل الموجودة لدى تيسير؟
تضم فئة مواسير الكربون ستيل لدى تيسير عددًا من المنتجات والعلامات التجارية، ويمكن مراجعة الفئة للتعرف على الخيارات المتاحة. ومن بين العلامات المدرجة: Interpipe وNKK Pipe وPietraPipe وJazeera Steel وUTPPIPE وHYUNDAI PIPE.
عند مقارنة المنتجات، يجب التركيز على المواصفة والمقاس والـSchedule وطريقة التصنيع والتشطيب ومتطلبات المشروع، وليس على الاسم التجاري وحده.
كيف أجهز طلب عرض سعر لمواسير الصلب الكربوني؟
يساعد إرسال بيانات فنية واضحة على تقليل الاختلاف بين المادة المطلوبة والمادة المسعرة. ويفضل أن يتضمن طلب RFQ:
- العلامة التجارية عند اشتراطها.
- NPS والمقاسات.
- Schedule.
- ASTM وGrade.
- Seamless أو Welded.
- Black أو Galvanized.
- الكمية والأطوال.
- طريقة التوصيل عند تحديدها.
- المستندات المطلوبة.
- موقع المشروع وموعد التوريد.
- BOQ أو Material Specification أو Material Submittal عند توفرها.
لا يفضل الاكتفاء بوصف عام مثل “Carbon Steel Pipe”، لأن المقاس والـSchedule والمواصفة وطريقة التصنيع والتشطيب تؤثر جميعها في المنتج المطلوب.
كيف أطلب مواسير الصلب الكربوني من تيسير؟
يمكنك مراجعة مواسير الكربون ستيل لدى شركتنا تيسير للتعرف على المنتجات المتاحة، ثم تحديد المقاسات والمواصفات والكميات ومتطلبات المستندات قبل طلب التوريد.
عند توفر BOQ أو Material Specification أو Material Submittal، يفضل إرفاقها مع طلب السعر حتى يتم التعامل مع البند الفني كما هو معتمد في المشروع.
ما الأسئلة الشائعة عن تركيب أنابيب الصلب الكربوني؟
ما المقصود بتركيب أنابيب الصلب الكربوني؟
هو تنفيذ شبكة المواسير بداية من تجهيز المواد وتحديد المسار، ثم المحاذاة والتوصيل والدعم، وصولًا إلى الفحص والاختبار والتسليم.
ما أشهر طرق توصيل مواسير الصلب الكربوني؟
تشمل اللحام والفلانشات والوصلات الملولبة والوصلات المخددة، ويعتمد اختيار الطريقة على تصميم النظام والمواصفة وظروف التشغيل.
كيف أختار طريقة التوصيل المناسبة؟
يجب مراجعة نوع النظام والضغط ودرجة الحرارة والمقاس ومكان الوصلة ومتطلبات الصيانة والمواصفة والكود قبل تحديد طريقة الربط.
هل تختلف طريقة تركيب المواسير حسب نوع الوصلة؟
نعم. تختلف أعمال تجهيز الأطراف والمحاذاة والتنفيذ والفحص بحسب ما إذا كانت الوصلة ملحومة أو فلانشية أو ملولبة أو مخددة.
ما أهمية محاذاة المواسير أثناء التركيب؟
تساعد المحاذاة الصحيحة على تقليل الإجهاد على الوصلات والمعدات والحفاظ على المسار المحدد في التصميم.
ما الفحوص التي تتم بعد تركيب المواسير؟
يمكن أن تشمل الفحص البصري والأبعادي ومراجعة المحاذاة والوصلات والدعامات، وقد تتطلب بعض المشاريع اختبارات NDT وفق خطة الجودة.
ما الاختبارات التي يمكن إجراؤها على خطوط المواسير؟
قد تشمل Hydrostatic Test وPressure Test وLeak Test، إضافة إلى أعمال التنظيف أو Flushing حسب طبيعة النظام ومتطلبات المشروع.
ما أهم احتياطات السلامة أثناء التركيب؟
تشمل تأمين أعمال الرفع، واستخدام معدات الوقاية الشخصية، وضبط الأعمال الساخنة، وتأمين منطقة الاختبار، والالتزام بخطة HSE المعتمدة.
ما البيانات المطلوبة لطلب مواسير الصلب الكربوني؟
يفضل تحديد NPS وSchedule وASTM وGrade وطريقة التصنيع والتشطيب والكمية والطول وطريقة التوصيل والمستندات وموقع المشروع.
