تُعد مواسير الكربون ستيل من المكونات الأساسية في العديد من مشاريع الأنابيب والخدمات الميكانيكية، ويحتاج اختيارها إلى فهم دقيق للمواصفات والأبعاد وطبيعة الاستخدام. وتأتي UTP Pipe ضمن العلامات التي يمكن تقييمها للمشروعات الصناعية والكهروميكانيكية وفق متطلبات كل مشروع.
سنوضح لك في هذا الدليل من تيسير للخدمات التجارية أهم المعلومات التي تساعد المهندسين والاستشاريين والمختصين في المشتريات على قراءة مواصفات UTP Pipe وفهم المقاسات والـSchedule واختيار المواصفة الملائمة قبل الاعتماد أو طلب التوريد.

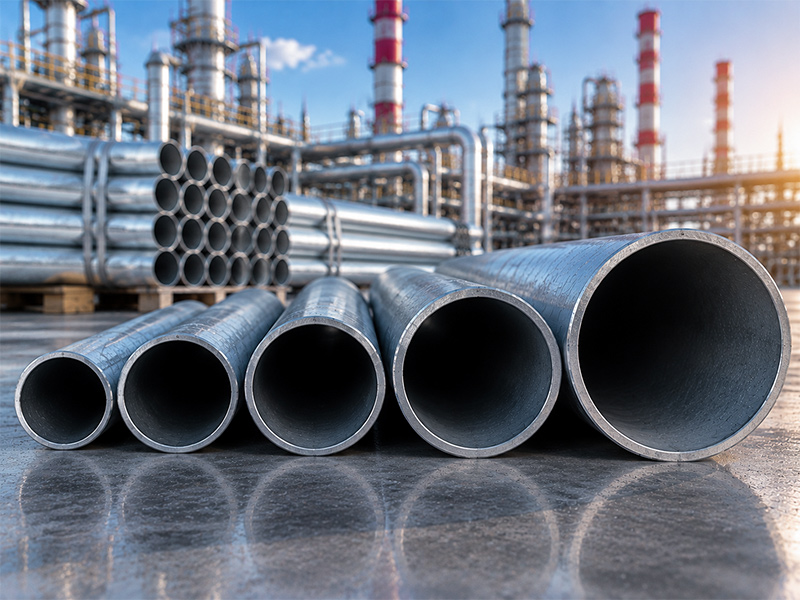

ما هي UTP Pipe ومن ماذا تُصنع؟
UTP Pipe هي مواسير مصنوعة من الكربون ستيل، وتُستخدم في أنظمة وخطوط الأنابيب وفق المعيار والمقاس والسماكة ومتطلبات التشغيل المحددة لكل مشروع. وتدخل مواسير الكربون ستيل في العديد من التطبيقات الصناعية والميكانيكية بسبب تنوع المقاسات والسماكات وإمكانية تجهيزها بطرق توصيل وتشطيبات مختلفة.
وتوفر تيسير للخدمات التجارية منتجات UTP Pipe ضمن مجموعة مواسير الكربون ستيل التي تخدم تطبيقات متعددة، ويعتمد اختيار المنتج المناسب على مواصفة المشروع والـGrade والـSchedule ونوع الخدمة وطريقة التركيب، وليس على اسم العلامة التجارية وحده.;
لماذا لا يكفي أن تكتب UTP Pipe في طلب الشراء؟
اسم الماركة يحدد المنتج التجاري، لكنه لا يحدد وحده الماسورة المطلوبة في المشروع. فقد يكون لديك أكثر من مقاس وأكثر من سماكة وأكثر من تشطيب، بينما يحدد التصميم خيارًا معينًا بناءً على طبيعة الخدمة وظروف التشغيل.
لذلك فإن عبارة مثل UTP Pipe 4 inch لا تكون مواصفة مكتملة من الناحية الفنية. الأفضل أن يتضمن البند المعلومات الأساسية التي يحتاجها المورد والمكتب الفني إلى مطابقتها قبل التوريد.

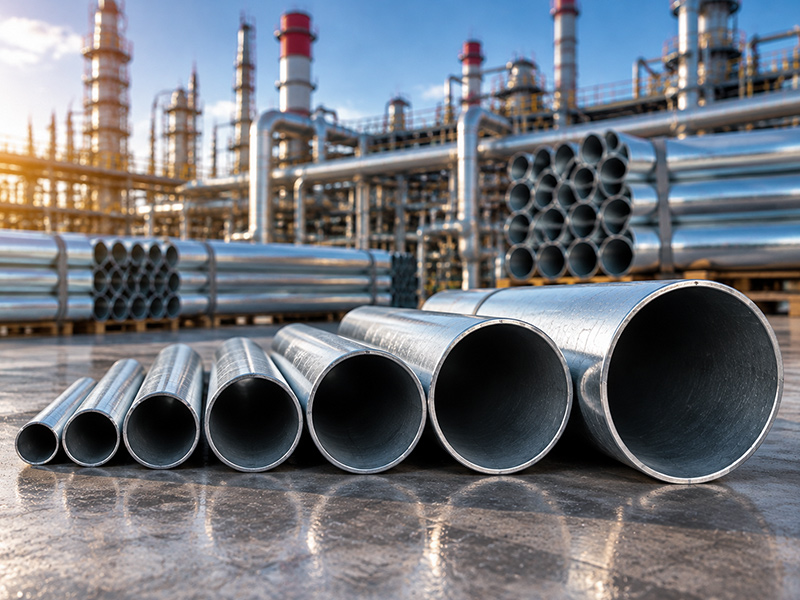

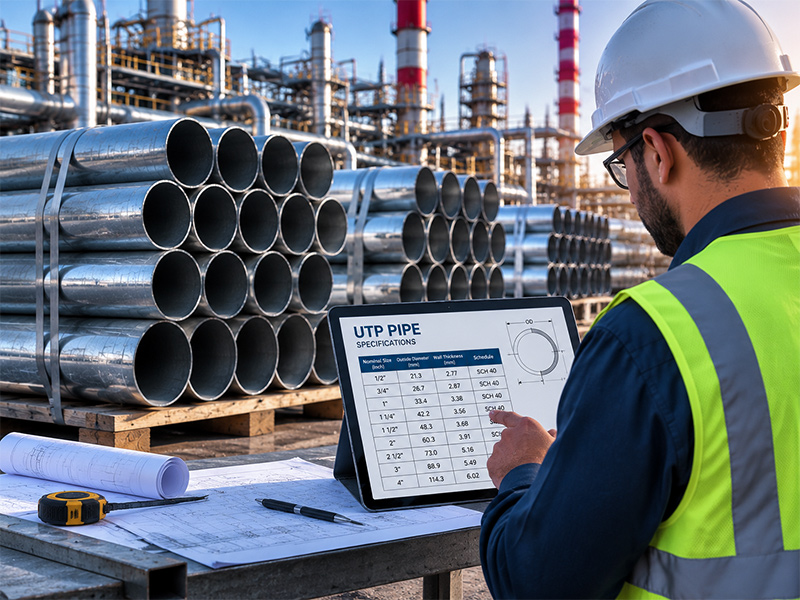

ما الفرق بين NPS والقطر الخارجي للماسورة؟
من أكثر النقاط التي تسبب اللبس عند شراء المواسير أن المقاس الاسمي NPS ليس هو القطر الخارجي الفعلي في جميع المقاسات. لذلك لا ينبغي استخدام المقاس الاسمي وحده عند مراجعة أبعاد الماسورة أو توافقها مع الوصلات.
فعندما يظهر في الـBOQ بند مثل 2 بوصة، فهذا يحدد المقاس الاسمي، بينما يتم الرجوع إلى جدول الأبعاد للمواصفة لمعرفة القطر الخارجي الفعلي وسماكة الجدار والقطر الداخلي الناتج.
وتزداد أهمية هذه النقطة عند استخدام الوصلات أو الـGrooved Couplings أو المعدات التي تتطلب أبعادًا محددة، لأن التوافق الميكانيكي يعتمد على الأبعاد الفعلية للمكونات.
ما معنى Schedule في مواسير UTP Pipe؟
الـSchedule هو طريقة شائعة لتحديد سماكة جدار الماسورة ضمن جداول الأبعاد القياسية. ولهذا فإن اختيار Schedule مختلف يؤدي إلى اختلاف في سماكة الجدار والوزن والقطر الداخلي.
على سبيل المثال، لا يكفي أن تقول إنك تحتاج ماسورة 4 بوصة؛ يجب أيضًا معرفة ما إذا كان المشروع يحدد Schedule 40 أو Schedule آخر. وفي حال كان الـBOQ قد حدد Schedule معينًا، فلا ينبغي استبداله بمنتج مختلف دون مراجعة المتطلبات الفنية وآلية الاعتماد.
هل Schedule 40 يعني أن جميع مواسير UTP متساوية؟
لا. يجب أن تتطابق الماسورة مع المعيار وGrade والأبعاد المحددة في المشروع. كما أن وجود نفس الـSchedule لا يعني بالضرورة أن جميع بيانات المنتج الأخرى متطابقة، ولذلك تتم مراجعة الـdatasheet وشهادة الاختبار والمواصفة المرجعية قبل الاعتماد.
كيف تقرأ بند مواسير UTP Pipe في الـBOQ؟
عندما تجد بندًا فنيًا للمواسير في جدول الكميات، حاول تقسيمه إلى عناصر منفصلة بدل قراءته كسطر واحد. على سبيل المثال، يمكن أن تكون الصياغة الفنية على النحو التالي:
Carbon Steel Pipe – NPS 4 – ASTM A53 – Grade B – Schedule 40 – Black Finish
هذا المثال لا يمثل طلبًا لمنتج بعينه، وإنما يوضح طريقة قراءة البند:
- NPS 4: المقاس الاسمي.
- ASTM A53: المعيار المرجعي.
- Grade B: درجة المادة المحددة.
- Schedule 40: فئة السماكة وفق جدول الأبعاد.
- Black Finish: نوع التشطيب.
وعندما يكون المنتج المطلوب هو UTPPIPE، يمكن بعد ذلك مطابقة هذا البند مع صفحة UTPPIPE لدى تيسير ومراجعة المستندات الفنية المرتبطة بالمنتج.
ASTM A53 أم ASTM A106 وما أهمية التمييز بينهما؟
قد تظهر أكثر من مواصفة ضمن مواسير الكربون ستيل، ومن المهم ألا يفترض المشتري أن أي معيار يمكن استخدامه بدل الآخر تلقائيًا.
ASTM A53 يرتبط بمواسير الصلب المناسبة لتطبيقات محددة تشمل الاستخدامات الميكانيكية والضغطية وفق شروط المعيار، بينما ASTM A106 موجه إلى مواسير الكربون ستيل غير الملحومة للاستخدام في ظروف درجات الحرارة المرتفعة وفق نطاق المعيار.
ولهذا فإن الاختيار لا يتم بناءً على تفضيل تجاري، وإنما على ما تنص عليه مواصفة المشروع وظروف الخدمة ومتطلبات التصميم. وإذا كان المشروع يحدد ASTM A106، فلا ينبغي استبداله بـASTM A53 لمجرد أن المقاس والـSchedule متاحان.
متى تكون الماسورة السوداء مناسبة ومتى يُطلب الجلفنة؟
تشطيب الماسورة جزء من مواصفة المشروع وليس مجرد عنصر شكلي. وتختلف الحاجة إلى الماسورة السوداء أو المجلفنة بحسب بيئة التركيب ومتطلبات مقاومة التآكل وطريقة الحماية المعتمدة.
في البيئات التي تتطلب حماية إضافية من التآكل، قد ينص المشروع على الجلفنة أو نظام حماية آخر. أما في المشاريع التي تعتمد نظام طلاء أو حماية مختلفًا، فقد تكون الماسورة السوداء جزءًا من النظام المحدد في المواصفة.
لذلك لا ينبغي تغيير التشطيب عند طلب التوريد من تلقاء نفسك، حتى لو كان المقاس والـSchedule متطابقين.
كيف تختار سماكة الماسورة في الخطوط الصناعية؟
اختيار السماكة ليس قرارًا منفصلًا عن التصميم. فهو يرتبط بالمقاس، وظروف التشغيل، والضغط ودرجة الحرارة، وطبيعة الوسط المنقول، ومتطلبات التآكل، والمواصفة المستخدمة في المشروع.
في المشروعات الصناعية، قد يحدد الـPiping Class سماكات أو Schedules مختلفة بحسب الخدمة. لذلك يجب أن يبدأ اختيار الماسورة من Line Class وProject Specification قبل الانتقال إلى مقارنة المنتجات التجارية.
وهنا تظهر قيمة جدول مواصفات واضح؛ فبدل أن يبحث المشتري عن “أفضل مواسير UTP”، يحتاج أولًا إلى معرفة أي مواسير UTP تطابق متطلبات الخط الموجود في المشروع.
ما علاقة قطر الماسورة بمعدل التدفق؟
قطر الماسورة لا يختار بالاعتماد على المقاس المتاح فقط. ففي شبكات السوائل والغازات، يرتبط اختيار القطر بمعدل التدفق، وسرعة المائع، وفقد الضغط، وطول الخط، وعدد الأكواع والوصلات، وظروف التشغيل.
لذلك فإن تحديد المقاس من خلال اسم المنتج أو مقارنة الأسعار وحدها ليس منهجًا هندسيًا كافيًا. يجب أن يأتي المقاس من الحسابات التصميمية أو من الـPiping Specification المعتمدة للمشروع.
ما أهمية نوع التوصيل عند اختيار UTP Pipe؟
طريقة توصيل المواسير تؤثر في تفاصيل المواصفة التي يتم طلبها. فقد يستخدم المشروع اللحام، أو القلاوظ، أو الوصلات الميكانيكية المخددة، ولكل طريقة متطلبات مرتبطة بالمقاس ونوع النهاية والمكونات المكملة.
إذا كان المشروع يعتمد نظامًا مخددًا، فمن المهم التأكد من توافق الماسورة مع قطع التوصيل جروفد المستخدمة في النظام. أما أنظمة التوصيل الأخرى فقد تحتاج إلى تجهيزات مختلفة.
كما يمكن أن تدخل قطع التوصيل ضمن قائمة المواد المطلوبة مع الماسورة عند نقاط التغيير والتفرع والربط بالمعدات.
ماذا تراجع في الـMaterial Test Report؟
عند وصول الماسورة إلى مرحلة الاعتماد أو التوريد، لا يكفي التأكد من اسم المصنع على الملصق. يجب مراجعة المستندات المطلوبة للمشروع ومطابقة بياناتها مع أمر الشراء والمواصفة الفنية.
ومن العناصر التي قد تتم مراجعتها وفق متطلبات المشروع:
- رقم Heat أو Batch عند انطباقه.
- المعيار وGrade.
- التركيب الكيميائي.
- الخواص الميكانيكية.
- الأبعاد وسماكة الجدار.
- نتائج الاختبارات المطلوبة.
- بيانات المنتج أو الشحنة.
الهدف من هذه المراجعة هو التأكد من أن المنتج الذي يتم استلامه يطابق ما تم اعتماده، وليس مجرد مطابقة الاسم التجاري.
أخطاء شائعة عند طلب UTP Pipe
طلب المقاس فقط
كتابة 2 أو 4 أو 6 بوصات دون تحديد المعيار والـSchedule قد تؤدي إلى توريد منتج لا يطابق متطلبات المشروع.
الاعتماد على المقاس الاسمي وحده
المقاس الاسمي لا يغني عن مراجعة القطر الخارجي وسماكة الجدار في الحالات التي تتطلب دقة أبعادية أو توافقًا مع مكونات أخرى.
استبدال الـSchedule دون مراجعة
تشابه القطر الاسمي لا يعني أن الماسورتين متساويتان في السماكة أو الوزن أو القطر الداخلي.
الخلط بين المعيار والمنتج
ASTM هو معيار فني، بينما UTPPIPE هي علامة أو منتج تجاري. لذلك يجب ربط اسم المنتج بالمواصفة التي يطلبها المشروع.
إهمال طريقة التوصيل
اختيار نوع الماسورة دون معرفة ما إذا كان النظام Welded أو Threaded أو Grooved قد يسبب مشاكل عند مرحلة التركيب.
كيف تكتب طلب توريد واضح لمواسير UTP Pipe من تيسير؟
كلما كانت معلومات طلب الشراء أكثر تحديدًا، أصبحت عملية المطابقة والتسعير أكثر وضوحًا. ويمكن أن يتضمن طلبك العناصر التالية:
| البيان | مثال على طريقة كتابته |
|---|---|
| المنتج | UTP Pipe |
| نوع المادة | Carbon Steel |
| المقاس | NPS 4 |
| المعيار | ASTM A53 |
| Grade | Grade B |
| Schedule | Sch. 40 |
| التشطيب | Black / Galvanized حسب المواصفة |
| الكمية | عدد المواسير أو الطول الإجمالي |
| المستندات | MTR / Certificate / Datasheet حسب متطلبات المشروع |
ولا يعني المثال السابق أن هذه المواصفة مناسبة لكل مشروع، بل يوضح فقط طريقة تحويل احتياج المشروع إلى بند واضح يسهل على المورد والمكتب الفني مراجعته.
اطلب مواسير UTP Pipe من تيسير للخدمات التجارية
بعد تحديد المقاس والـSchedule والمواصفة الفنية المطلوبة، يمكنك مراجعة بيانات UTP Pipe لدى تيسير ومقارنتها بمتطلبات مشروعك. كما يمكنك الاطلاع على مجموعة مواسير الكربون ستيل المتوفرة ضمن حلول الشركة، إلى جانب قطع التوصيل هيتاشي والمكونات المكملة لشبكات الأنابيب.
وللحصول على عرض مناسب لمتطلبات مشروعك، أرسل المقاسات والكميات والمواصفة المطلوبة إلى فريق تيسير للخدمات التجارية من خلال صفحة طلب عرض السعر، مع إرفاق الـBOQ أو الـDatasheet عند توفره، حتى يمكن مراجعة تفاصيل التوريد والمطابقة الفنية قبل اعتماد الطلب.
ما المنتجات التي توفرها تيسير للمشروعات التي تستخدم UTP Pipe؟
توفر تيسير للخدمات التجارية مجموعة من المنتجات المكملة لمشروعات شبكات الأنابيب، بما يساعد على تلبية احتياجات المشروع من مصدر واحد وفق المواصفات الفنية المعتمدة.
تشمل هذه المنتجات محابس واتس للمياه والحريق، وفلنجات كوفكو، إلى جانب الوصلات المطاطية المرنة المستخدمة ضمن بعض الأنظمة الميكانيكية وشبكات الأنابيب.
كما تتوفر لدى تيسير علامات متعددة من مواسير الكربون ستيل، مثل مواسير NKK، مع إمكانية اختيار المنتجات وفق متطلبات الـBOQ والمواصفات المعتمدة للمشروع.
الأسئلة الشائعة عن UTP Pipe
هذه أهم الأسئلة الفنية التي تساعد على فهم مواسير UTP Pipe قبل إدراجها في المواصفات أو طلبها للمشروع:
هل المقاس الاسمي هو القطر الخارجي للماسورة؟
لا. المقاس الاسمي NPS هو طريقة لتسمية حجم الماسورة، بينما يتم تحديد القطر الخارجي الفعلي من جداول الأبعاد الخاصة بالمواصفة.
ماذا يعني Schedule 40 في مواسير UTP Pipe؟
يشير Schedule إلى فئة مرتبطة بسماكة جدار الماسورة وفق جداول الأبعاد القياسية. لذلك يجب تحديده مع المقاس بدل الاكتفاء بذكر القطر الاسمي.
هل يمكن استبدال ASTM A53 بـASTM A106؟
ليس تلقائيًا. كل معيار له نطاق استخدام ومتطلبات فنية مختلفة، ويجب أن يكون أي استبدال متوافقًا مع مواصفة المشروع واعتماد الاستشاري.
كيف أعرف سماكة UTP Pipe المطلوبة؟
تُحدد السماكة من خلال الـSchedule أو السمك المطلوب في مواصفة المشروع، مع مراعاة ظروف التشغيل وتصميم الخط ومتطلبات الـPiping Class.
هل أختار الماسورة السوداء أم المجلفنة؟
يعتمد ذلك على بيئة الاستخدام ومتطلبات الحماية من التآكل والمواصفة الخاصة بالمشروع، وليس على المقاس وحده.
هل يمكن استخدام UTP Pipe مع الوصلات المخددة؟
يمكن تقييم ذلك عندما ينص تصميم المشروع على نظام Grooved ويكون المنتج والتجهيز وطريقة الأخدود متوافقة مع متطلبات النظام. لذلك يجب مراجعة بيانات الماسورة والوصلات قبل التنفيذ.
ما المعلومات التي أرسلها إلى المورد للحصول على عرض سعر دقيق؟
أرسل اسم المنتج أو العلامة المطلوبة، والمقاس، والـSchedule، والمعيار، والGrade، والتشطيب، والكمية، وأي BOQ أو Datasheet أو مواصفة مشروع متاحة، إضافة إلى المستندات المطلوبة للاعتماد.
